Как сделать стропила на вальмовую крышу

От того, как будет укрыто здание, зависит не только его долговечность, но и архитектурная привлекательность. По этой причине возведению крыши уделяется самое пристальное внимание. С другой стороны, сложная геометрия этого конструктивного элемента не должна влиять на надёжность и герметичность углов и стыков отдельных скатов. При выборе замысловатой кровли с усложнённой конфигурацией важно обеспечить правильный монтаж дополнительных элементов — ендов или разжелобков. От этого зависит, насколько эффективно кровля будет справляться с отводом талой и дождевой воды.

Содержание

Ендова кровли — что это такое

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

  • соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
  • вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
  • места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов — чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

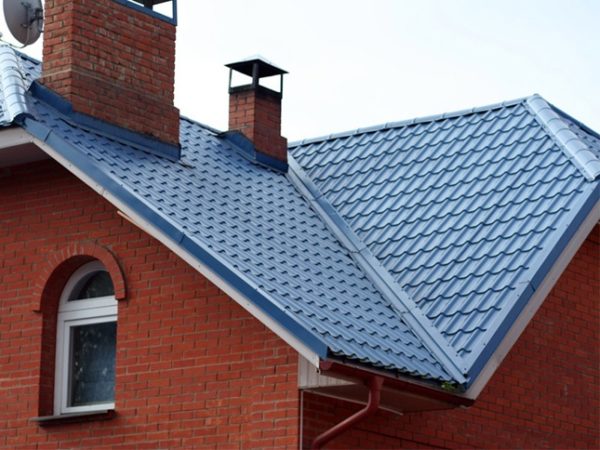

Ендова на кровле из металлочерепицы

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства. Не следует забывать и о том, что более сложное кровельное сооружение повышает стоимость строительства и делает более дорогой эксплуатацию затейливой и оригинальной крыши в дальнейшем.

Классификация и устройство кровельных разжелобков

Монтаж ендов выполняют до укладки кровельных материалов на скаты кровли. В зависимости от сложности конструкции и способа обустройства разжелобки подразделяются на два вида:

  • нижние;
  • верхние.

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.

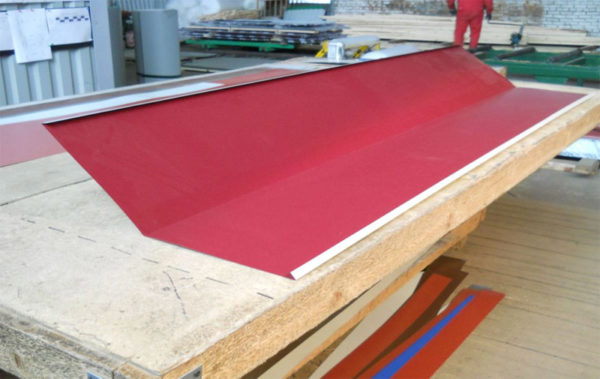

Нижняя ендова

На нижней панели ендовы делаются отбортовки для защиты подкровельного пространства от протечек

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.

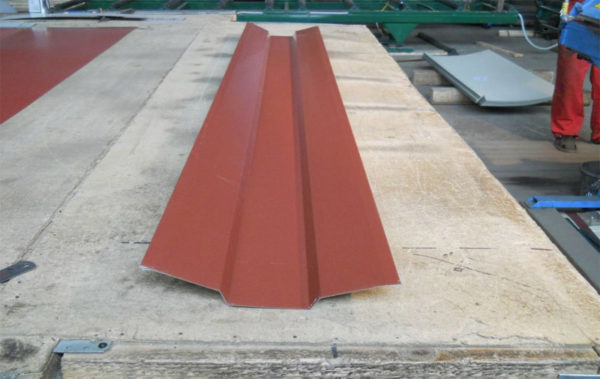

Верхняя ендова

Верхняя панель закрытой ендовы защищает разжелобок от попадания мусора и придаёт конструкции кровли завершённый вид

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

Для того чтобы не допустить прогиб ендовы, под неё устанавливают сплошную обрешётку, которую крепят непосредственно к стропилам или рейкам контробрешётки.

По способу монтажа стыковочные элементы бывают:

  • открытыми;
  • закрытыми;
  • сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.

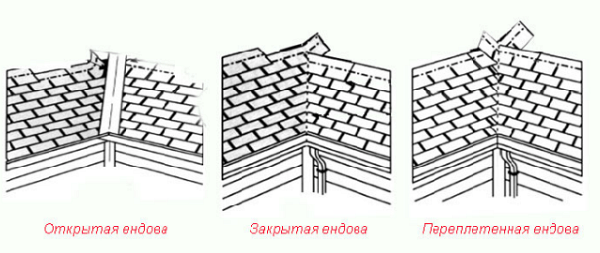

Виды ендовы

В зависимости от способа монтажа ендовы делятся на открытые, закрытые и переплетённые

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Определяя, какую ендову устанавливать на той или иной крыше, в первую очередь ориентируются на тип кровельного материала и угол наклона скатов и лишь затем уделяют внимание эстетичности сооружения.

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

  1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски. Обрешётка под ендову

    В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку

  2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
  3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
  4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
  5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом. Сочленение планок ендовы

    Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху

  6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
  7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
  8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
  9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
  10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Как установить ендову

Установка разжелобков выполняется в несколько этапов. Сначала на отрицательных изломах собирают стропильное основание и выполняют его гидроизоляцию. После этого устанавливают нижнюю планку, монтируют уплотнения и при необходимости закрывают конструкцию верхними (декоративными) элементами.

Материалы и инструмент

Для установки ендовы на многощипцовой крыши понадобятся:

  • доски обрешётки;
  • листовой металл (оцинкованная, нержавеющая сталь или алюминий);
  • панели из выбранного материала (металлочерепица, ондулин, гибкая кровля и т. д.);
  • рулонная гидроизоляция;
  • герметик;
  • пористый уплотнитель;
  • гвозди;
  • саморезы.

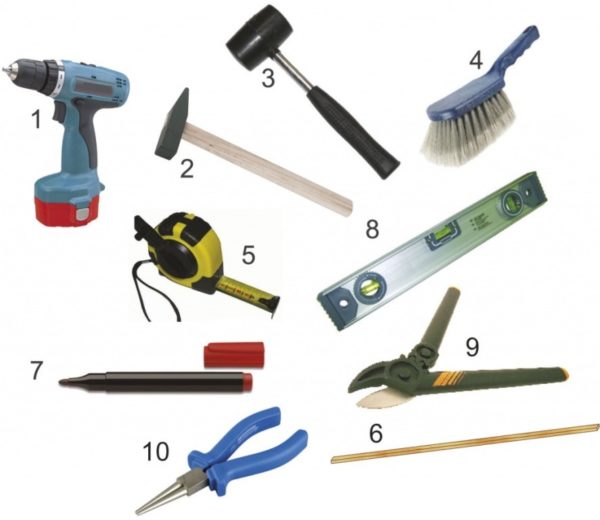

Монтажные инструменты

При монтаже разжелобка требуется стандартный набор инструментов для работы с металлическими изделиями

Чтобы быстро и качественно произвести монтаж, следует заранее подготовить такие инструменты:

  • молоток;
  • шуруповёрт;
  • резиновая или деревянная киянка;
  • ножницы по металлу;
  • щётка с жёсткой щетиной;
  • плотницкий карандаш или маркер;
  • пузырьковый или лазерный уровень;
  • рулетка;
  • круглогубцы.

Кроме этого, понадобится длинная и ровная деревянная рейка. Она нужна для того, чтобы формировать подгибы на нижней планке.

Установка стропил

Деревянный каркас для монтажа разжелобков в большинстве случаев составляют накосные стропила. При разработке стропильной системы учитывают, что коньковые составляющие будут располагаться на одном уровне, поэтому в нижней части опорные элементы кровли опираются на мауэрлат, а другим концом устанавливаются в коньковые прогоны.

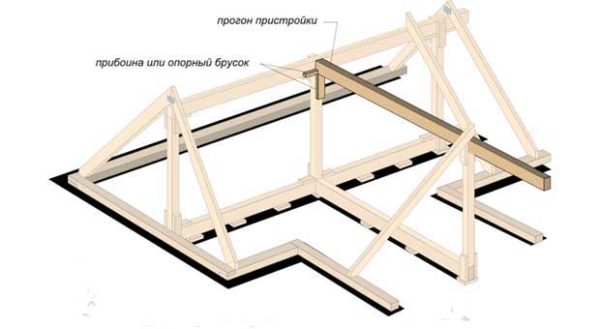

Схема стыкования двух скатов

Для стыкования скатов второстепенной кровли используют дополнительный прогон, который опирают на прибоину

Если предполагается устанавливать щипцовую, вальмовую или шатровую крышу, то придётся мириться с тем, что конёк в разных частях будет располагаться на разной высоте и иметь сложную геометрию. Для регулировки первого параметра достаточно изменить уклон разжелобков, тогда как геометрическую форму отрицательных изломов можно исправить удлинением или укорачиванием длины прогонов.

При сооружении стропильной системы руководствуются следующими правилами:

  1. Независимо от высоты прогона основной части кровли все элементы каркаса необходимо крепить между собой при помощи гвоздей.
  2. Основные стойки кровельного каркаса должны соединяться с прогонами скатов дополнительных пристроек. В качестве опор последних используются прибоины.
  3. Прогоны пристроечных каркасов обязательно связывают друг с другом.
  4. Нарожники монтируют после установки накосных стропил в шахматном порядке, соединяя их между собой и с элементами конькового узла. Как и в случае с вальмовой крышей, для их опоры используются бруски, набитые на стропила. Стропильная система ендовы

    Диагональные стропила упираются в мауэрлат, передавая на него усилие от конькового узла через нарожники

Чтобы снять излишнюю нагрузку на каркас, накосные брусья и стойки соединяют затяжками. Что же касается Г-образных крыш, то в этом случае стропило, формирующее отрицательный излом, соединяют с противоположной вальмой.

Монтаж водоотводящих желобков на отрицательных изломах сложных крыш

Несмотря на то, что конструкция ендов не отличается особой сложностью, в порядке их монтажа на крышах, выполненных из различных материалов, есть отличия.

Разжелобок на шиферной и черепичной кровле

Традиционный способ установки ендовы для крыш из черепицы, шифера или кровельного профнастила состоит из следующих этапов:

  1. На месте работы устанавливают надёжную лестницу и расчищают кровлю от мусора.
  2. Начиная от конька крыши, снимают часть кровельного материала. С обеих сторон от отрицательного излома удаляют черепичное покрытие на ширину от 20 до 30 см, а в случае с покрытием из листового материала демонтируют отдельные панели перекрытия. Если на крыше будут устанавливаться дополнительные элементы систем отвода воды со смежных поверхностей, то кровлю снимают на ширину, которая обеспечит удобство проведения плотницких работ. Демонтаж шифера

    Чтобы не повредить кровельный лист, прибитый гвоздями, под инструмент подкладывают деревянный брусок толщиной 30–40 мм

  3. Устанавливают дополнительные элементы стропильной системы и обустраивают деревянный настил, который будет служить опорой ендовы. Ширина ложа водосточного жёлоба должна быть не менее 30 см в каждую сторону от оси отрицательного угла. Что касается толщины, то настил выполняется из таких же досок, как и обрешётка. При необходимости соединения пиломатериалов, стыковку выполняют на стропилах. Монтаж обрешётки под ендову

    Чтобы нижняя панель не прогибалась, под ней обустраивают сплошное деревянное основание

  4. От листа кровельного железа отрезают полосу необходимой ширины — она станет основанием будущего желобка.
  5. Боковые кромки нижней панели отгибают на угол 90 градусов и профилируют при помощи деревянного бруска.
  6. На металлической полосе находят продольную ось и сгибают её таки образом, чтобы получить жёлоб с внутренним углом, который будет на 5–10 градусов больше излома ендовы. Описанным способом подготавливают нужное количество нижних панелей.
  7. Монтаж водоотводящей конструкции начинают со стороны карниза. Один из изготовленных элементов укладывают на обрешётку и подрезают в размер, предварительно отступив 30–40 мм, которые понадобятся для установки водостоков. Крепление нижней панели

    Монтаж разжелобков начинают со стороны карниза, оставляя место для установки водостоков

  8. При монтаже желобка оставляют напуск свеса шириной 80–100 мм. При этом выступающую часть отбортовки подгибают внутрь.
  9. Используя строительные скобы или гвозди Ø2–3 мм, нижнюю панель закрепляют на деревянном основании. Отступ от кромки должен составлять 20–30 мм. На этом этапе капитальная фиксация не требуется. Окончательное крепление выполняют одновременно с монтажом снятого кровельного материала.
  10. Монтаж следующего элемента ендовы выполняют аналогичным способом, обеспечив нахлёст не менее 100 мм, а в случае со стартовыми нижними панелями — не менее 200 мм. Места соединений защищают от проникновения влаги при помощи герметика. Чтобы предотвратить попадание мусора под кровлю, на край металлических элементов наклеивают специальную защитную полосу. Сборка ендовы

    При обустройстве длинной ендовы используют несколько панелей, стыки которых обрабатывают герметиком

После монтажа жёлоба открытой ендовы выполняют гидроизоляцию водоотводящей конструкции. Для полной защиты от протечек на крышах с пологими скатами влагозащиту открытой ендовы обеспечивают за счёт двух-трёх слоёв изоляционного материала.

Видео: ендова для натуральной черепицы ONDO

Особенности обустройства ендов на мягкой кровле

Монтаж водоотводящих желобов на крышах, покрытых мягкими кровельными материалами, возможен двумя способами:

  • открытым;
  • методом подреза.

Первый вариант предполагает укладку ендового ковра на подкладочную гидроизоляцию по всей длине отрицательного излома со смещением по горизонтальной линии на 2–3 см. В этом случае изнаночную часть материала по всему периметру обрабатывают влагозащитной мастикой. Ширина гидроизолирующего слоя должна составлять не менее 10 см.

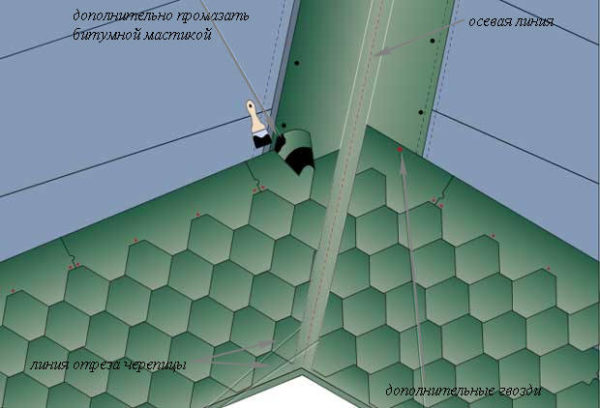

Схема открытой ендовы

Изнаночную часть гидроизоляционного материала обильно промазывают битумной мастикой

Фиксацию выполняют оцинкованными гвоздями с шагом от 20 до 25 см на расстоянии не менее 2–3 см от кромки. Если укладка всплошную невозможна, то полотна монтируют с нахлёстом не менее 30 см и тщательно обрабатывают гидрозащитным составом по всей поверхности сопряжения.

При обустройстве водоотводящей зоны способом подрезания кровельного материала в монтаже ендового ковра нет необходимости.

Рекомендации по монтажу ендовы на мягкой кровле открытым способом:

  1. Укладка рядовой черепицы на ендовый ковёр должна производиться до осевой линии.
  2. Кровельные листы, используемые для перекрытия отрицательного излома, должны дополнительно крепиться к верхнему углу.
  3. Расстояние от центральной оси до места крепления не должно превышать 30 см.
  4. Для точной подрезки рядов черепичной кровли используется мелованная бечёвка — с её помощью отбивают две параллельные линии.
  5. Чтобы предотвратить повреждение гидроизоляционной конструкции при подрезании мягкой черепицы, под кровельный материал подкладывают фанерку.
  6. При большой разнице между уклонами скатов влагоотводящий жёлоб смещают в ту сторону, где поток воды будет меньше, иначе влага сможет проникнуть в стык между ендовым ковром и основным покрытием. Схема закрытой ендовы на стыке скатов с разным уклоном

    При формировании ендового ковра на стыке двух скатов с разным углом наклона жёлоб смещают в сторону меньшего уклона

  7. От ширины разжелобка зависит, насколько эффективно с отрицательного излома будет удаляться мусор. В зависимости от местности, наличия высоких деревьев и т. д. этот параметр принимают равным 50–150 мм.

Обустройство отрицательных углов кровли методом «подреза» выполняется в соответствии со следующими правилами:

  1. Укладывать ряды черепицы следует со стороны пологого ската, с заходом шириной до 300 мм на более крутую поверхность.
  2. Как и в случае с открытым способом, следует дополнительно фиксировать каждую полосу в вершине.
  3. После укладки ската с меньшим углом наклона, на смежной кровле отбивают меловую черту подреза черепицы. Эта линия должна находиться не ближе 7–8 см от осевой линии ендовы.
  4. Перед окончательной фиксацией черепицы следует снять защитное покрытие клейкого основания её изнаночной стороны, при отсутствии таковой — нанести герметизирующую мастику.

Если ендову устанавливают методом сочленения, то монтаж проводят в полном соответствии с описанным выше способом. Отличие состоит лишь в том, что отдельные полосы рядовой черепицы при укладке на смежную кровлю переплетают.

Видео: как обустроить ендову под мягкой кровлей

Разжелобок на кровле из металлочерепицы

Как и во всех остальных случаях, на кровле из металлочерепицы под ендову необходимо сделать сплошную обрешётку. Дополнительный настил даёт нужную жёсткость и предотвращает провисание конструкции. Чаще всего на таких крышах монтируется разжелобок закрытого типа, по нижней планке которого вода стекает в водосток. Верхняя планка водоотводящей системы прикрывает срезы металлических панелей, защищая их от коррозии и повышая эстетическую ценность ендовы.

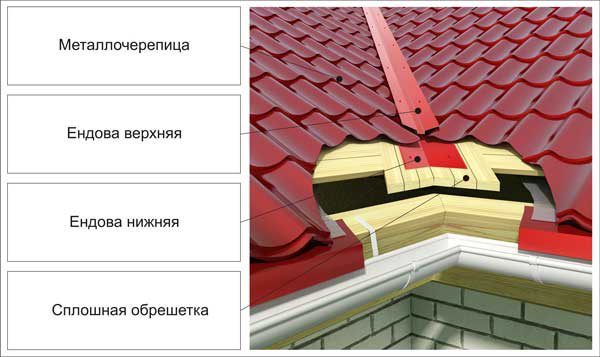

Ендова на металлочерепичной кровле

На кровле из металлочерепицы чаще всего устраивают ендову закрытого типа, состоящую из нижней и верхней планок

Монтаж разжелобка на отрицательном изломе металлочерепичной кровли выполняют в следующем порядке:

  1. Настил в месте отрицательного излома укрывают рулонной гидроизоляцией, края которой соединяют с влагозащитным покрытием кровли. Гидроизоляция под ендову

    При полной замене или первоначальном монтаже кровельного пирога гидроизоляция укладывается сразу на всю кровлю, включая места установки ендов

  2. С нахлёстом в 100–150 мм на дополнительную обрешётку укладывают нижние жёлоба. К деревянному настилу их крепят саморезами.
  3. Герметизируют стыки отдельных панелей.
  4. Подрезанные в размер полосы металлочерепицы настилают с минимальным нахлёстом на разжелобок и закрепляют при помощи кровельных гвоздей.

    Чтобы предотвратить засорение подкровельного пространства, по линии стыка панелей ендовы с листами металлочерепицы устанавливают уплотнительные полосы.

  5. Стык скатов закрывают верхней планкой ендовы — она должна перекрывать металлические листы не менее чем на 50 мм. Для крепления декоративного элемента используют специальные метизы с уплотнительными элементами.

В связи с тем, что в крепёжные отверстия может проникать влага, специалисты рекомендуют при креплении нижних желобов обходиться без саморезов и гвоздей. Крепление панелей можно выполнить при помощи самодельных кляммеров — полосок металла, которые одной стороной крепятся к верхнему краю разжелобка, а другой — к обрешётке.

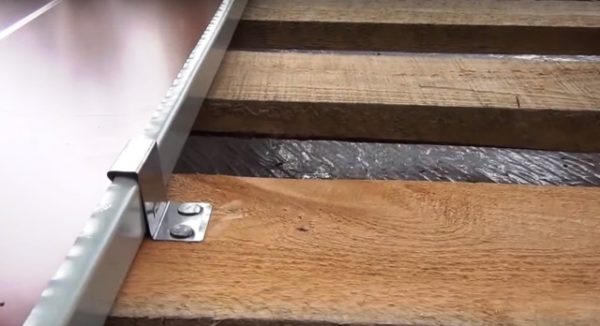

Крепление ендовы кляммерами

Для сохранения полной герметичности нижнюю ендову можно закрепить к обрешётке самодельными элементами — кляммерами

Видео: внутреннее устройство ендовы под кровлей из металлочерепицы

Обогрев ендовы

Образование ледяной корки на поверхности крыши в зимний период может препятствовать схождению талых вод во время оттепели. При этом уровень воды в местах отрицательных изломов может подниматься выше линии отбортовки ендовой панели, создавая риск подтопления чердачного помещения. Чтобы предотвратить подобные случаи, разжелобки, как и другие потенциально опасные места водоотводящей системы, необходимо обогревать.

В этих целях места стыков сопрягающихся скатов оборудуют греющими кабелями.

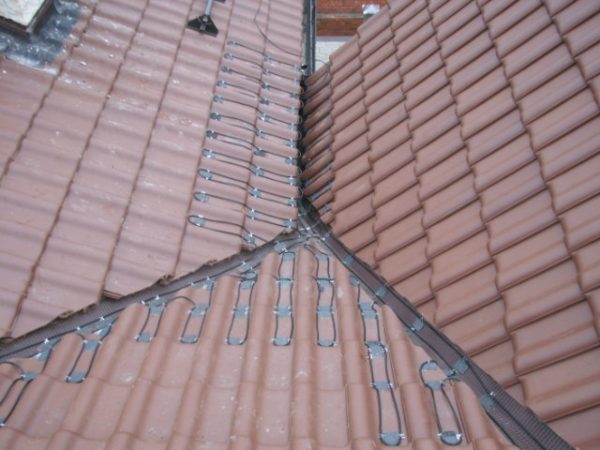

Обогрев ендовы

Для обогрева ендов и поверхностей прилегающих скатов кровли используется саморегулируемый греющий кабель

Укладку нагревательных элементов выполняют в нижней части ендовы, с охватом от 1/3 до 2/3 длины разжелобка. Мощность кабелей определяют исходя из площади обогреваемой поверхности и минимального значения в 250–300 Вт/м. При этом сам монтаж ведут несколькими параллельными линиями, ширина которых зависит от тепловой производительности саморегулирующихся нагревателей и прогнозируемого количества осадков в зимний период. В любом случае шаг укладки кабеля не должен превышать толщину снежного покрова. На практике расстояние между соседними элементами варьируется в широких пределах и может составлять от 10 до 40 см.

Для крепления кабельных нагревателей используют перфорированную монтажную ленту, которую фиксируют при помощи саморезов или вытяжных заклёпок. Места крепления должны отстоять как можно дальше от осевой линии и обязательно обрабатываться полиуретановым или каучуковым герметиком (силиконовые составы использовать не рекомендуется).

Выбирая способ фиксации кабелей, необходимо учитывать гальваническую совместимость всех элементов соединения, иначе они будут усиленно корродировать и разрушаться.

На мягких покрытиях фиксацию монтажной ленты выполняют отрезками основного кровельного материала, который приваривают при помощи газовой горелки. В остальном при монтаже обогрева разжелобков руководствуются теми же правилами, что и для карнизов, лотков и горизонтальных водостоков (желобов).

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

  1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
  2. Снятие нижней панели ендовы.
  3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
  4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.
